Hướng Dẫn Cách Đấu Dây Điện Bếp Từ Bosch: Quy Trình 5 Bước & Sơ Đồ Chi Tiết

Bạn mới mua bếp từ Bosch nhưng bối rối vì không thấy phích cắm? Việc đấu dây sai cách có thể gây hỏng bo mạch ngay lập tức. Đừng lo, chuyên gia Điện máy Hoàng Cương sẽ hướng dẫn bạn cách đấu dây điện bếp từ Bosch qua 5 bước chuẩn kỹ thuật, đảm bảo an toàn tuyệt đối cho gia đình ngay dưới đây! 👇

Tại sao cần đấu dây điện cho bếp từ Bosch thay vì dùng phích cắm thường?

Đặc thù công suất lớn của dòng bếp từ nhập khẩu Châu Âu

Các dòng bếp từ Bosch nhập khẩu thường có tổng công suất từ 5800W đến 7400W. Trong khi đó, ổ cắm dân dụng tại Việt Nam chỉ chịu tải tối đa khoảng 3000W. Nếu cắm trực tiếp, tình trạng quá tải sẽ diễn ra ngay khi bạn bật 2 vùng nấu cùng lúc. Vì vậy, cách đấu điện bếp từ 3 dây thông thường không phù hợp để sử dụng làm cách đấu dây điện bếp từ Bosch.

Nguy cơ chập cháy ổ cắm dân dụng khi quá tải

Khi quá tải, điểm tiếp xúc sinh nhiệt lớn gây chảy nhựa, chập cháy, thậm chí hỏa hoạn. Ngoài ra, việc đấu nối trực tiếp qua Aptomat (CB) giúp nguồn điện ổn định hơn, bảo vệ bo mạch nhạy cảm của bếp Bosch, tránh các lỗi như lỗi U (điện áp thấp) hay chết công suất.

Xem thêm: Hướng dẫn chọn ổ cắm cho bếp từ

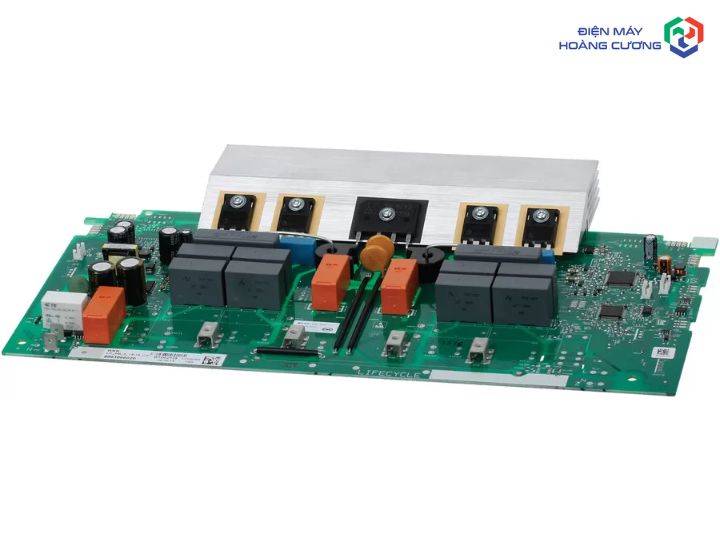

Đảm bảo độ bền cho bo mạch và tính ổn định khi vận hành

Việc đấu nối trực tiếp qua Aptomat (CB) không chỉ đảm bảo an toàn mà còn giúp nguồn điện cấp cho bếp ổn định hơn. Một mối nối chắc chắn sẽ giúp tuổi thọ của bếp kéo dài hơn, tránh các lỗi vặt như lỗi U (điện áp thấp) hay chết công suất.

Quy trình 5 bước thực hiện cách đấu dây điện bếp từ Bosch tại nhà

Cách đấu dây điện bếp từ Bosch bao gồm 5 bước, để thực hiện bạn cần bình tĩnh và tuân thủ đúng sơ đồ. Dưới đây là hướng dẫn dành cho mạng lưới điện dân dụng 1 pha (220V) phổ biến tại Việt Nam.

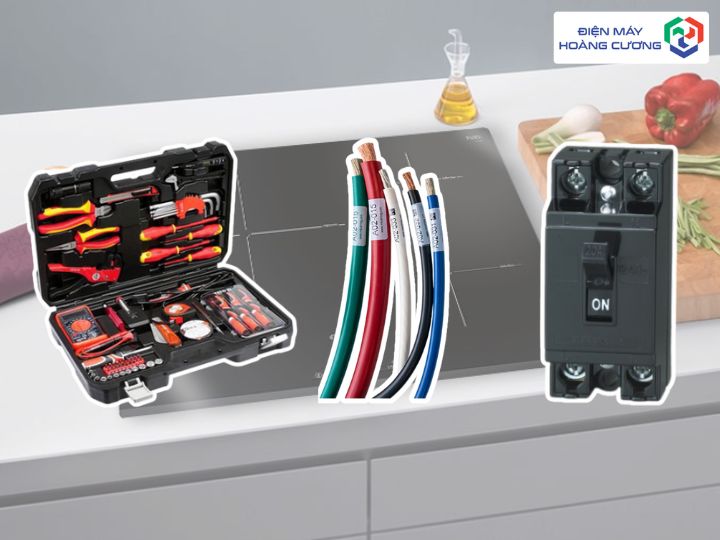

Bước 1: Chuẩn bị dụng cụ, dây tải và Aptomat

Công tác chuẩn bị chiếm 50% thành công. Bạn cần có:

• Dụng cụ: Tuốc nơ vít (Pake), kìm tuốt dây, băng dính điện, bút thử điện.
• Aptomat (CB): Nên chọn loại 20A (cho bếp đôi) hoặc 30A – 40A (cho bếp 3-4 vùng nấu).
• Dây điện nguồn: Dây chờ từ nguồn tổng phải có tiết diện đủ lớn: Tối thiểu 2.5mm (bếp đôi) hoặc tốt nhất là 4.0mm – 6.0mm (bếp 3-4 vùng nấu) để dây không bị nóng.

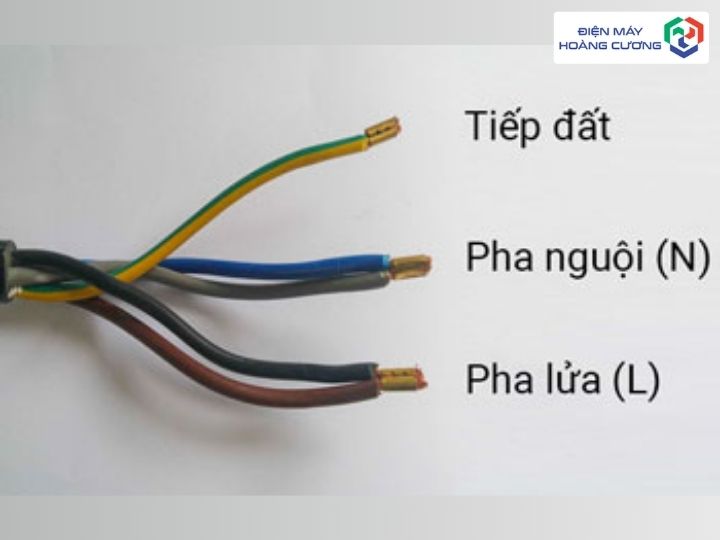

Bước 2: Xác định màu dây và sơ đồ đấu nối (Điện 1 pha 220V)

Dây nguồn bếp Bosch thường có 5 sợi (chuẩn Châu Âu). Tuy nhiên Việt Nam dùng điện 1 pha 220V, vì thế, cách đấu điện bếp từ 5 dây là đấu chập các dây lại thành 3 nhóm:

Quy tắc màu dây của Bosch như sau:

1. Dây Nâu (Brown): Pha Lửa (L1)
2. Dây Đen (Black): Pha Lửa (L2)
3. Dây Xanh dương (Blue): Pha Mát (N1)
4. Dây Xám (Grey) hoặc Trắng: Pha Mát (N2)
5. Dây Vàng sọc Xanh lá: Dây tiếp địa (PE)

Sơ đồ đấu chập cho điện Việt Nam (220V):

• Nhóm dây Lửa (Hot): Đấu chập dây Nâu + Đen lại với nhau.
• Nhóm dây Mát (Neutral): Đấu chập dây Xanh dương + Xám lại với nhau.
• Dây Tiếp địa: Để riêng.

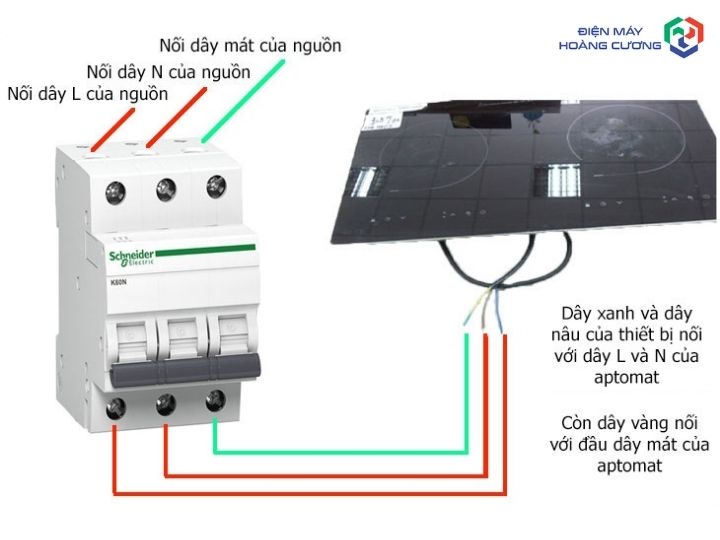

Bước 3: Thực hiện đấu nối dây nguồn vào Aptomat (Phân biệt dây Nóng/Lạnh)

Sau khi đã chia nhóm dây ở Bước 2, bạn tiến hành đấu vào Aptomat:

• Đầu vào của Aptomat (phía trên): Đấu với nguồn điện tổng của nhà. Bạn dùng bút thử điện xác định dây nào là dây Lửa thì đấu vào cực L của Aptomat, dây Mát đấu vào cực N.
• Đầu ra của Aptomat (phía dưới):
  • Cực L: Đấu nhóm dây Nâu + Đen.
  • Cực N: Đấu nhóm dây Xanh dương + Xám.

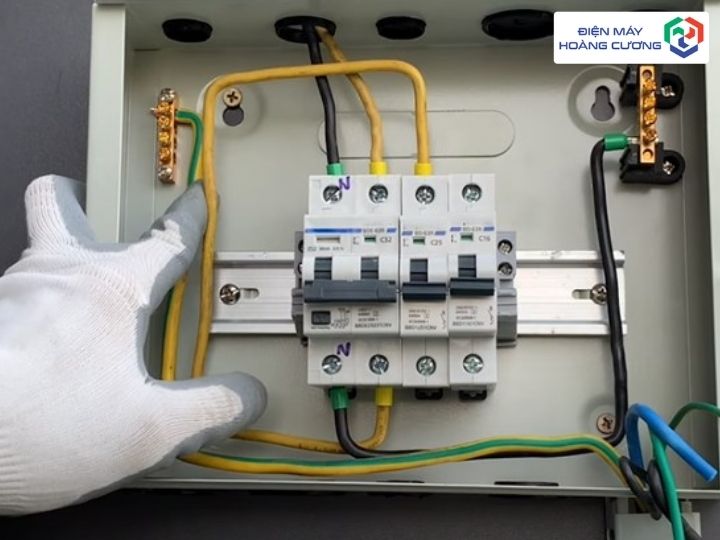

Bước 4: Đấu dây tiếp địa (Dây vàng/xanh) để chống rò điện

Dây Vàng sọc Xanh lá tuyệt đối không được cắt bỏ hay đấu vào Aptomat.

• Nếu có hệ thống tiếp địa chuẩn: Đấu vào dây tiếp địa trong tường.
• Nếu không có tiếp địa (chung cư, nhà đất cũ): Khoan vít sâu vào tường/sàn hoặc đấu vào khung cửa sắt để triệt tiêu dòng rò, tránh cảm giác “tê tê” khi chạm vào viền bếp.

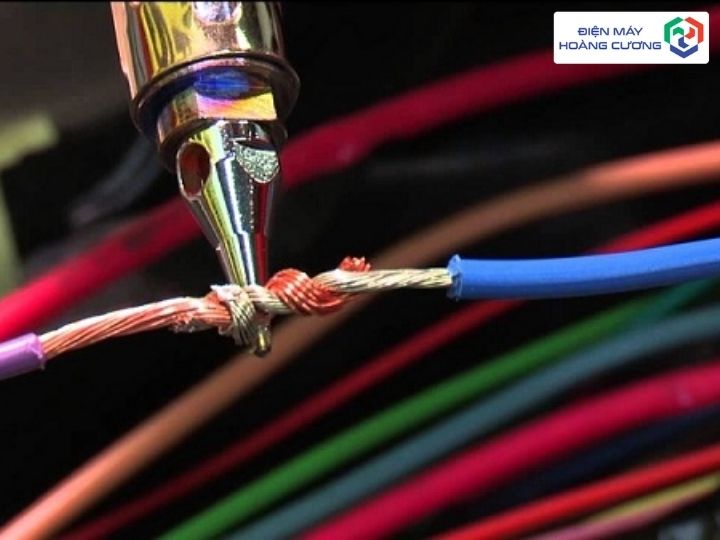

Bước 5: Kiểm tra mối nối, cấp nguồn và test thử các vùng nấu

Quấn băng dính kỹ các phần dây hở. Bật Aptomat, bếp sẽ kêu “bíp”. Hãy thử đun sôi nước và bật chế độ Booster để kiểm tra độ ổn định. Nếu bếp chạy êm, quạt gió tốt là bạn đã thành công!

Những lưu ý kỹ thuật “sống còn” khi lắp đặt bếp từ Bosch

Cách chọn chỉ số Aptomat (A) phù hợp với tổng công suất bếp

Không phải cứ Aptomat chỉ số càng cao càng tốt.

• Bosch Series 4, 6 (~6000W): Dùng Aptomat 25A – 30A.
• Bosch Series 8 (>7000W): Dùng Aptomat 30A – 40A.
• Dùng nhỏ quá sẽ nhảy liên tục, lớn quá sẽ không kịp ngắt khi chập mạch.

Không cắt bỏ dây tiếp địa trong mọi trường hợp

Bếp từ công suất lớn luôn có dòng cảm ứng. Nếu không nối đất, người dùng (nhất là tay ướt) có thể bị giật tê nguy hiểm.

Xử lý tình huống dây nguồn chờ sẵn quá nhỏ hoặc quá cũ

• Bếp không lên/chập chờn: Do đấu thiếu dây (quên đấu chập đủ cặp Nâu+Đen hoặc Xanh+Xám).
• Nhảy Aptomat khi bật Booster: Do Aptomat non tải hoặc dây dẫn quá nóng.

Các sự cố thường gặp do lỗi đấu dây và cách khắc phục

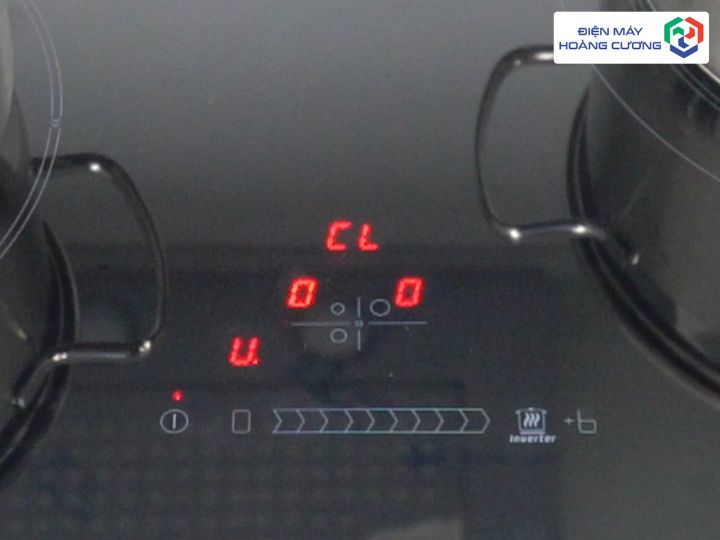

Bếp báo lỗi nhấp nháy hoặc không lên nguồn

• Nguyên nhân: Thường do đấu thiếu dây. Lúc này bếp chỉ nhận 1 pha, không đủ điện nuôi bo mạch công suất.
• Khắc phục: Tháo ra kiểm tra lại xem đã chập đủ cặp dây (Nâu+Đen và Xanh+Xám) chưa.

Aptomat bị nhảy liên tục khi bật Booster

• Nguyên nhân: Aptomat bị non tải hoặc dây dẫn bị nóng quá mức gây đoản mạch.
• Khắc phục: Kiểm tra lại công suất Aptomat và thay thế loại phù hợp. Kiểm tra nhiệt độ dây dẫn khi bếp hoạt động.

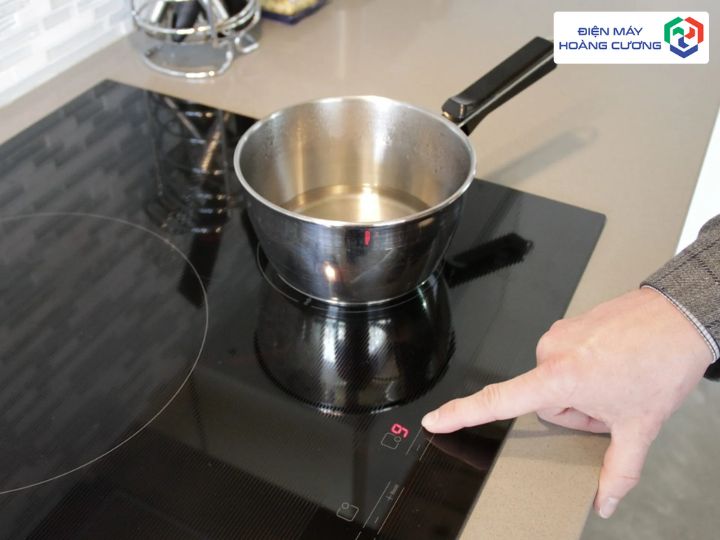

Bếp có hiện tượng rò rỉ điện ra vỏ

• Nguyên nhân: Chưa đấu tiếp địa hoặc đấu tiếp địa không đạt chuẩn.
• Khắc phục: Gia cố lại dây tiếp địa.
